카마로ss agm70ln3 배터리 자가 교체기

안녕하세요. 전라방 단톡방 서식중인 구본민입니다.

매번 v8 홈페이지 정보만 줍줍하다가.. DIY게시글 보고 참고를 많이한 자가 배터리 교체기 저도 한번 올려봅니다.

(최재훈님 게시글 참고 했습니다^^)

아, 제가 본 DIY 자료들은 다들 뚝딱뚝딱 별것 아닌것처럼 엄청 잘하시던데

배터리 엄청 무겁습니다. 개 무거워요 이거들다가 허리 나갈것같습니다.

지금도 허리가 쑤셔요

홈페이지 배터리 검색하시면 순정 agm70이며, agm80으로도 업그레이드 한다고 하시는데

전그냥 순정형 배터리 주문했습니다.(agm70, 반품조건 11만원)

한 2주전 카마로 시동걸때 겔겔거리면서 시동도 안걸리고.. 와이퍼가 올라가서 멈췄습니다.

아아..미안하다

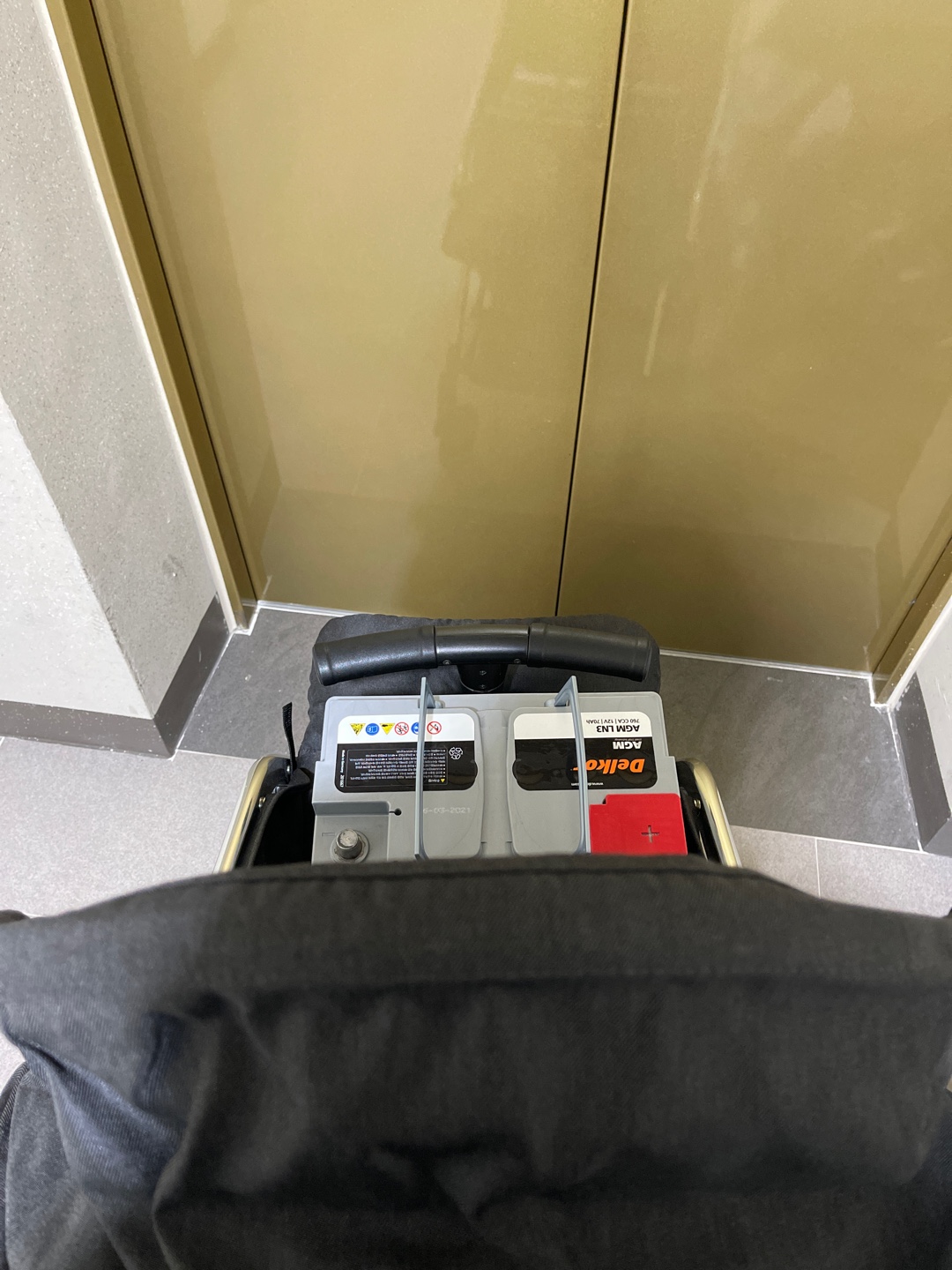

우리 첫째 애보다 무거운 배터리를 유모차에 실어서 차량으로 ㄱㄱ

카마로ss 배터리 교체는 다음과 같은 순번으로 이루어집니다.

0. 문열기 -> 완료

1. 트렁크 열기 ->???

여기서 부터 난관이네요 완전방전으로 트렁크가 안열립니다.

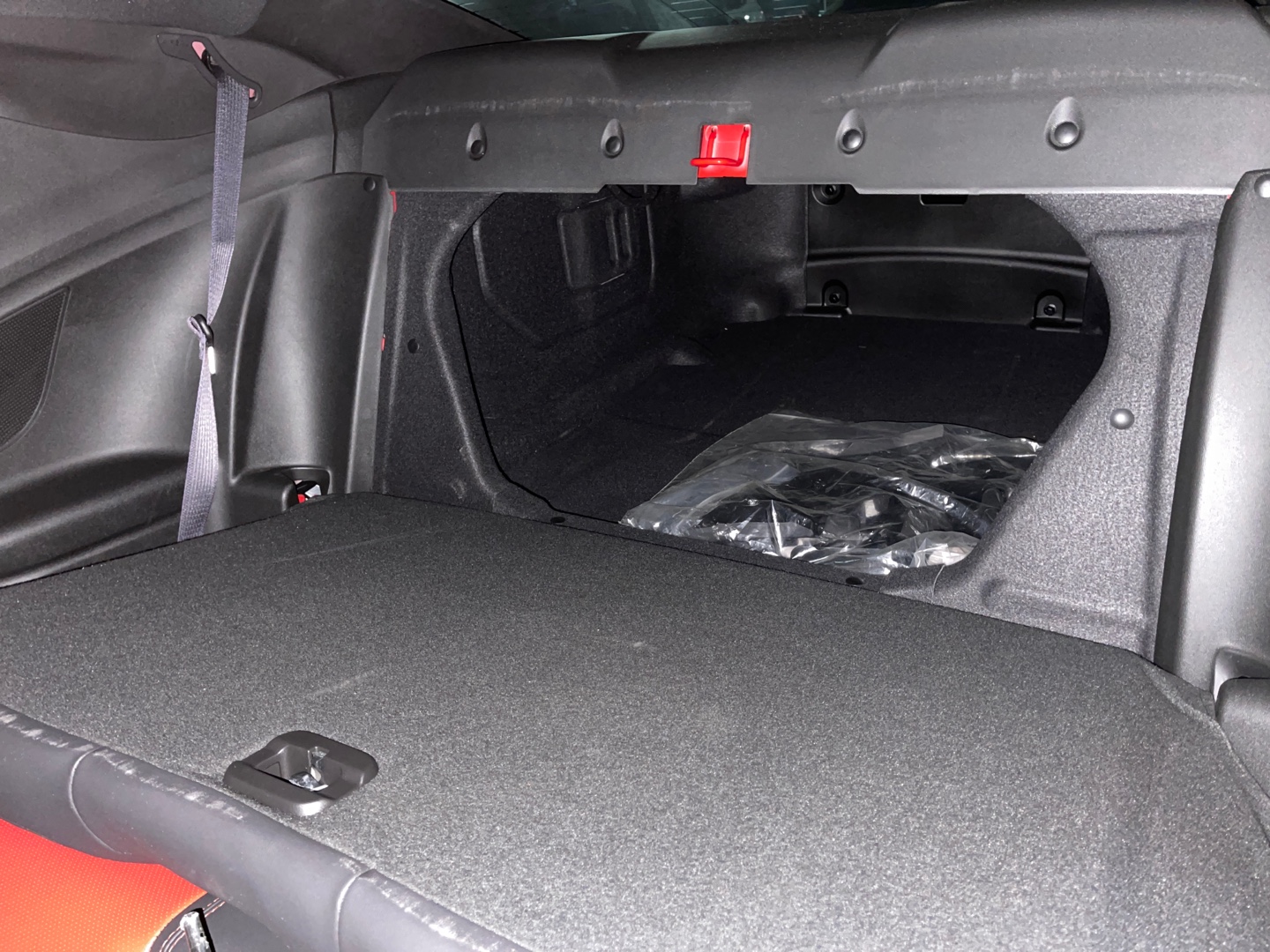

이럴땐, 운전석 도어를 보조키로 열어주시고... 2열을 접은다음 유격들어가시면됩니다.

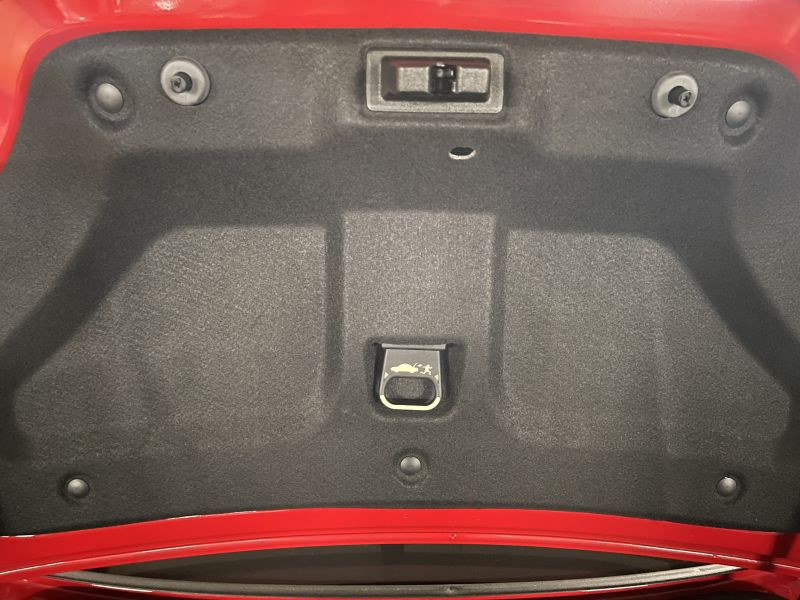

트렁크 중간에 손잡이를 잡아당기시면 덜컹하고 열립니다. -> 완료

2. 트렁크 바닥매트 치우기 -> 완료 (손으로들면 들립니다.)

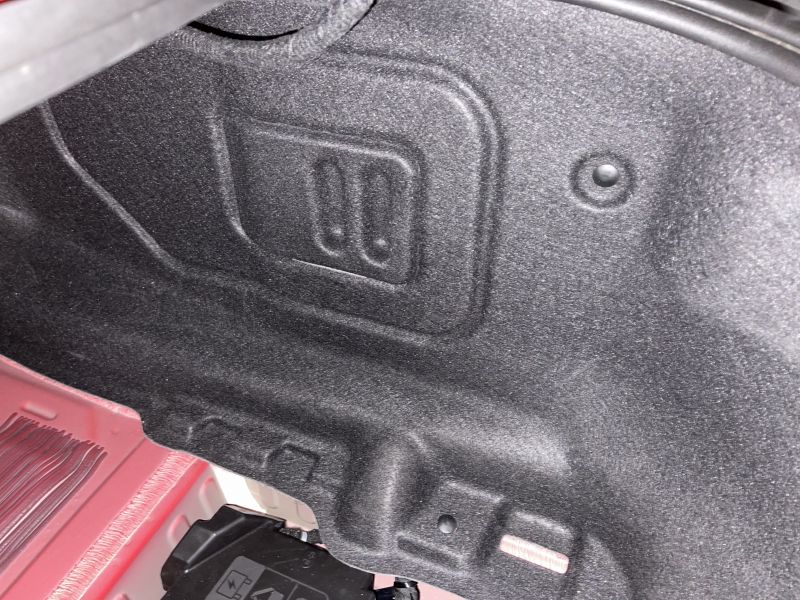

3. 트렁크 우측 마감재 키 위치 확인 -> 완료

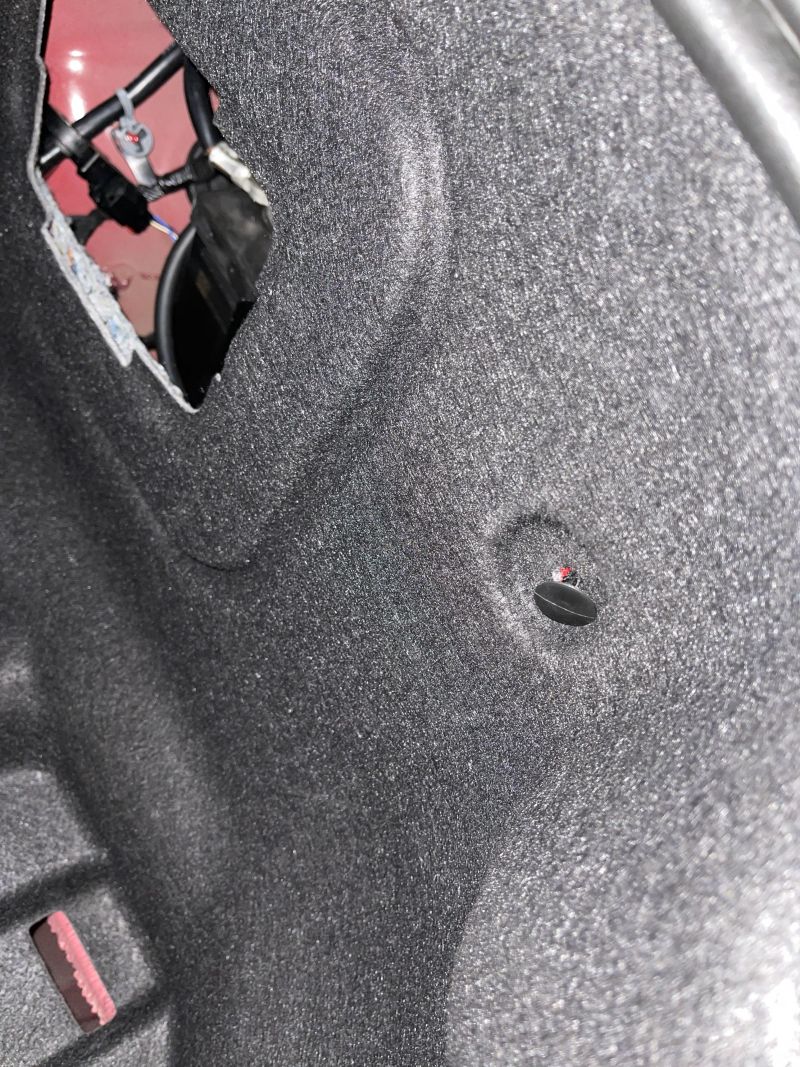

저기 보이시는 동그란 키를 뽑아주시면 됩니다. 좌측 사진에 2개 우측사진에 1개 인데

바닥 키 외 위 2개 키만 뽑아도 앞으로 마감재를 당겨서 배터리 교환이 가능합니다.

4. 트렁크 우측 마감재 키 뽑기 -> 완료

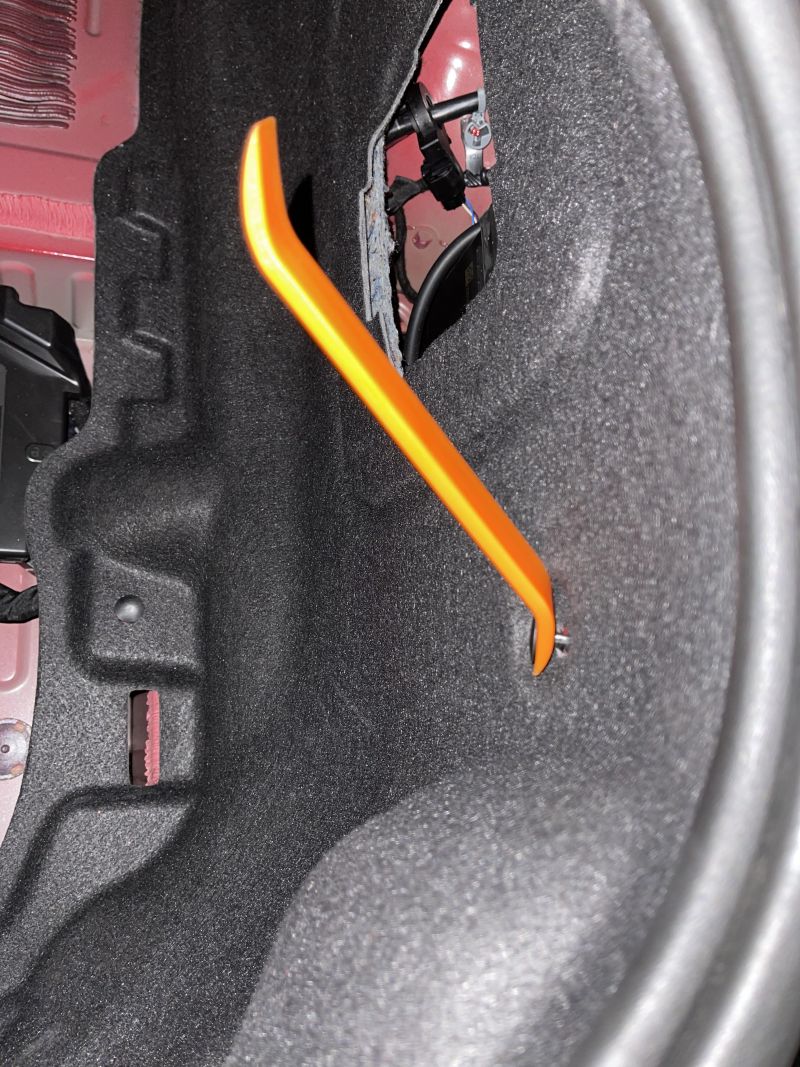

헤라로 좌우 비틀면서 쑥 뽑으면 뽑힙니다......... 자세한 설명은 제외한다.

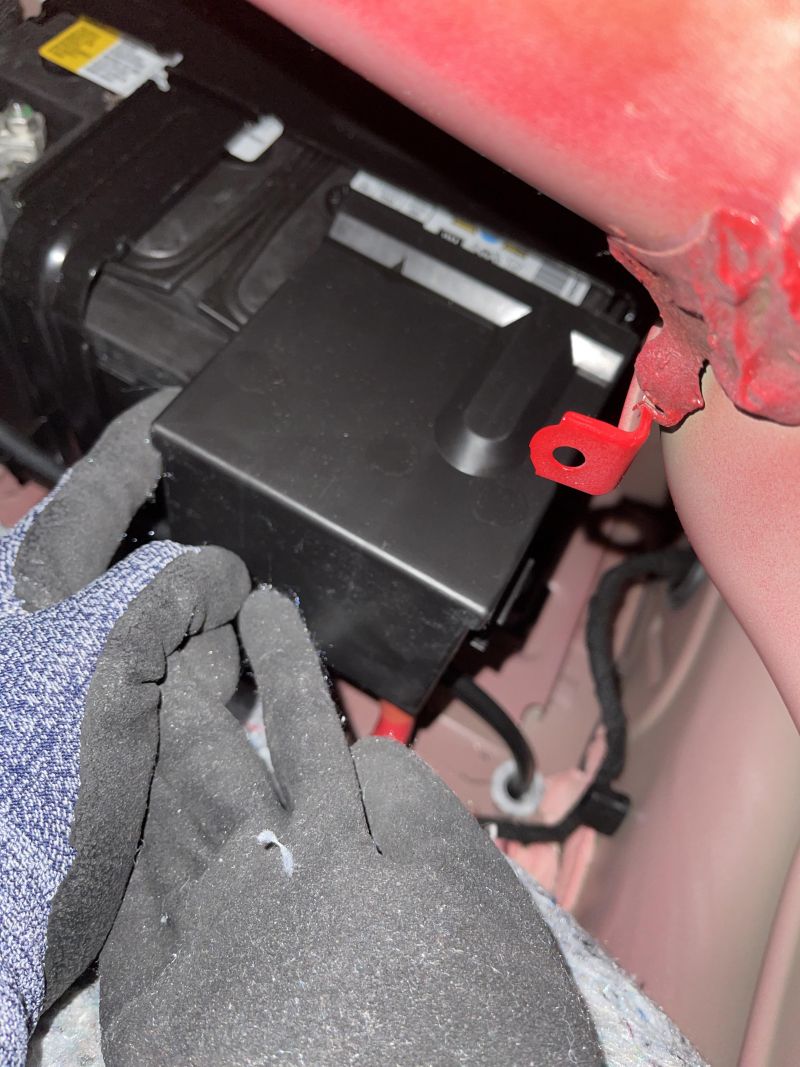

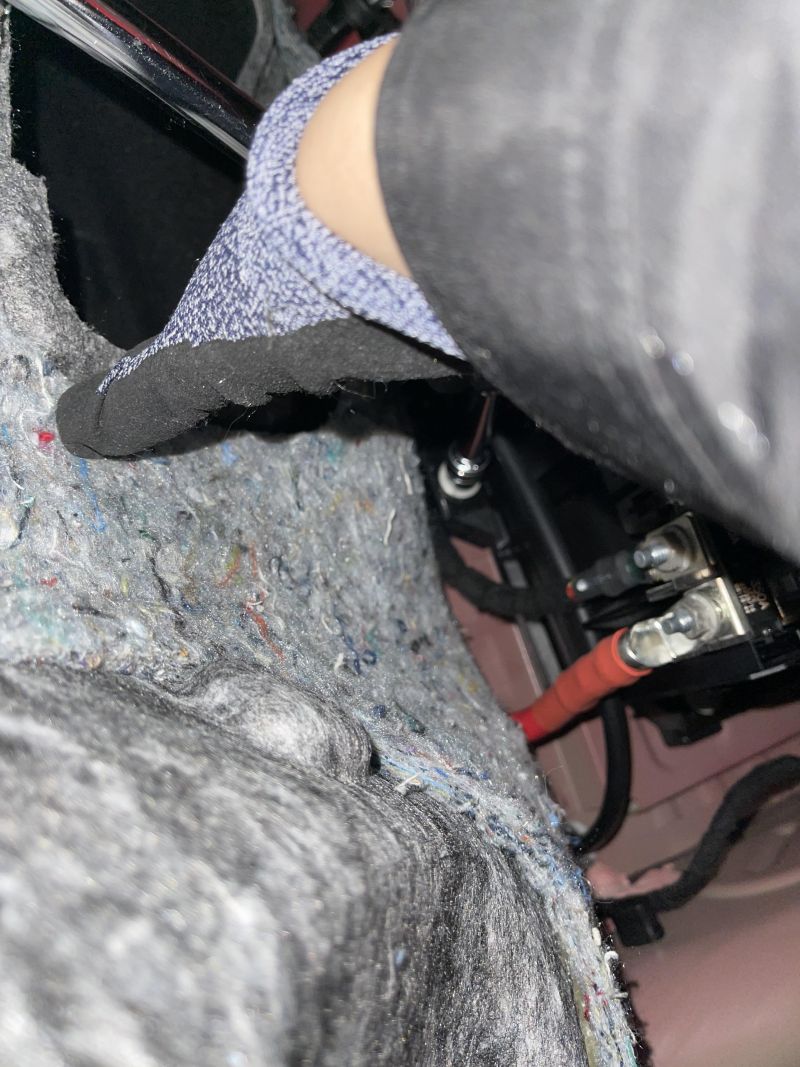

5. 배터리 +단자 감싸는 플라스틱 빼기 좌우 누를수있는 부분이 있습니다. (왼손 참고) 그거 눌러서 몸쪽으로 당기세요 -> 완료

5.

6. 먼산바라보... 아 아니.. 배터리 - 부터! + 단자 제거하기

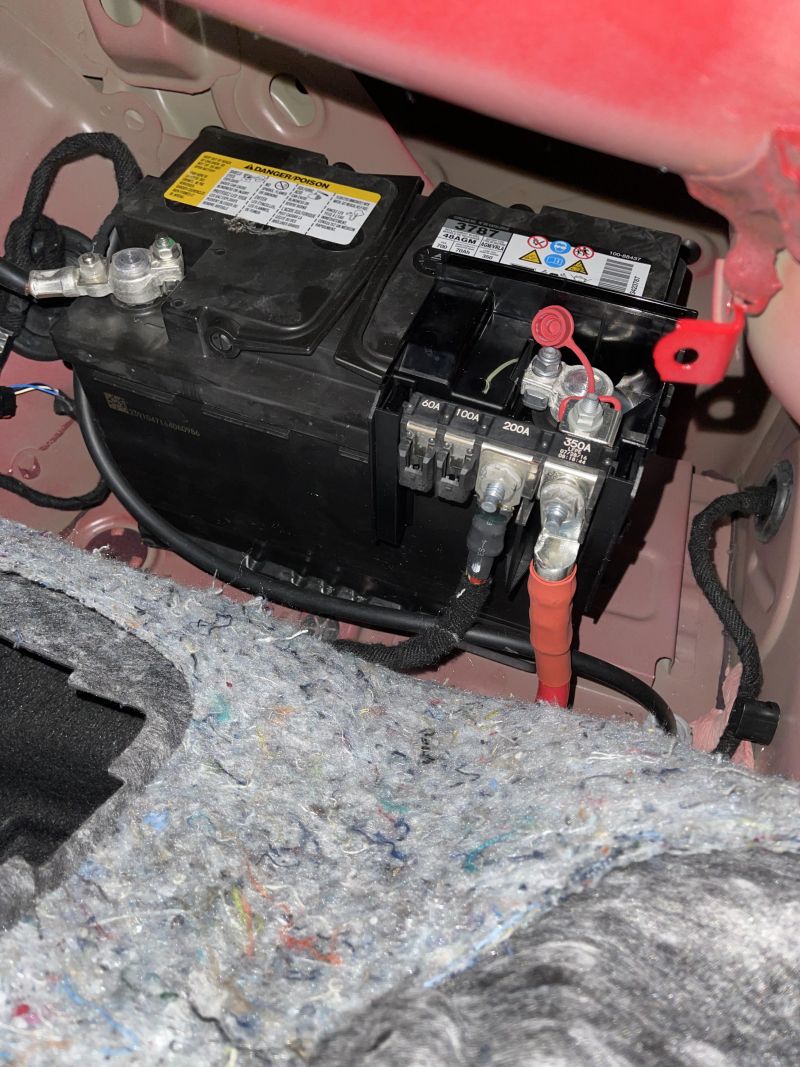

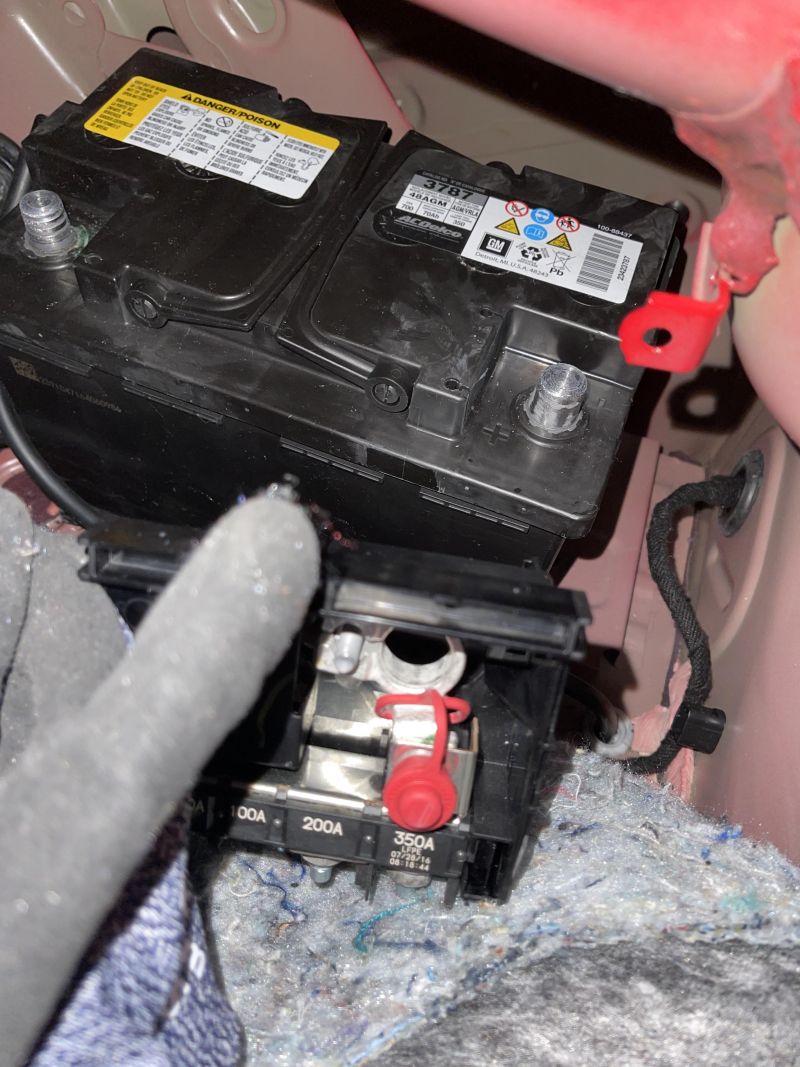

배터리 뚜껑 때시고 나면.. 저렇게 뭐 이것저것 보일겁니다 . 근데 저기서 딱 2개만 풀면 됩니다.

좌측 마이너스(-) 단자 10mm 볼트(우측사진 참고) 및 우측 플러스 단자 10mm볼트(우측 플러스단자 빨간색 캡에 씌워진거 아닙니다)

볼트와 와셔를 풀고나서 힘껏 위로 빼주시면 됩니다.

5번 커버가 덮혀져있던 + 단자의 플라스틱 등등도 +단자와 같이 묶여있다 생각하시면됩니다. 별도로 푸는거 아니고 그냥 + 단자

풀어서 같이 들어올려주신다 생각하면 편합니다.

7. 배터리 호~오스 제거

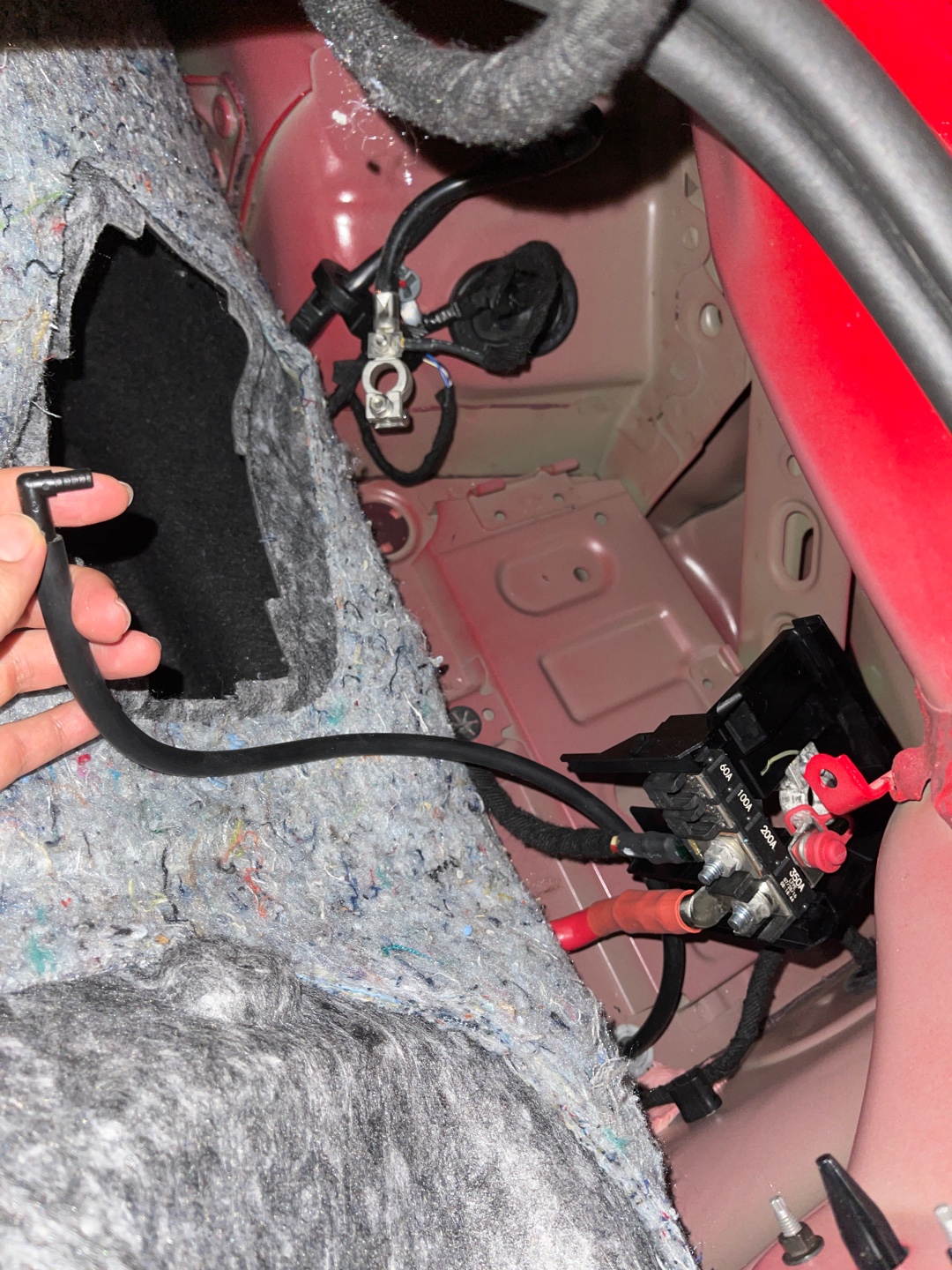

행여 저같은 애가 있을까봐 글 남깁니다만.. 배터리 단자 제거하고 -단자 쪽에 아래 사진처럼 보이는 호~오스가 연결되어있습니다.

이거 꼭 빼고 배터리 들어내세요

8. 브라켓 제거 (전.. 몸이 가는데로 브라켓부터 제거하고 단자 제거했습니다ㅠㅠ..

    DIY 게시글 찾아보면 단자 제거하고 브라켓 제거하래요) 13mm로 열심히 돌려주세요 끼릭끼릭끼릭...

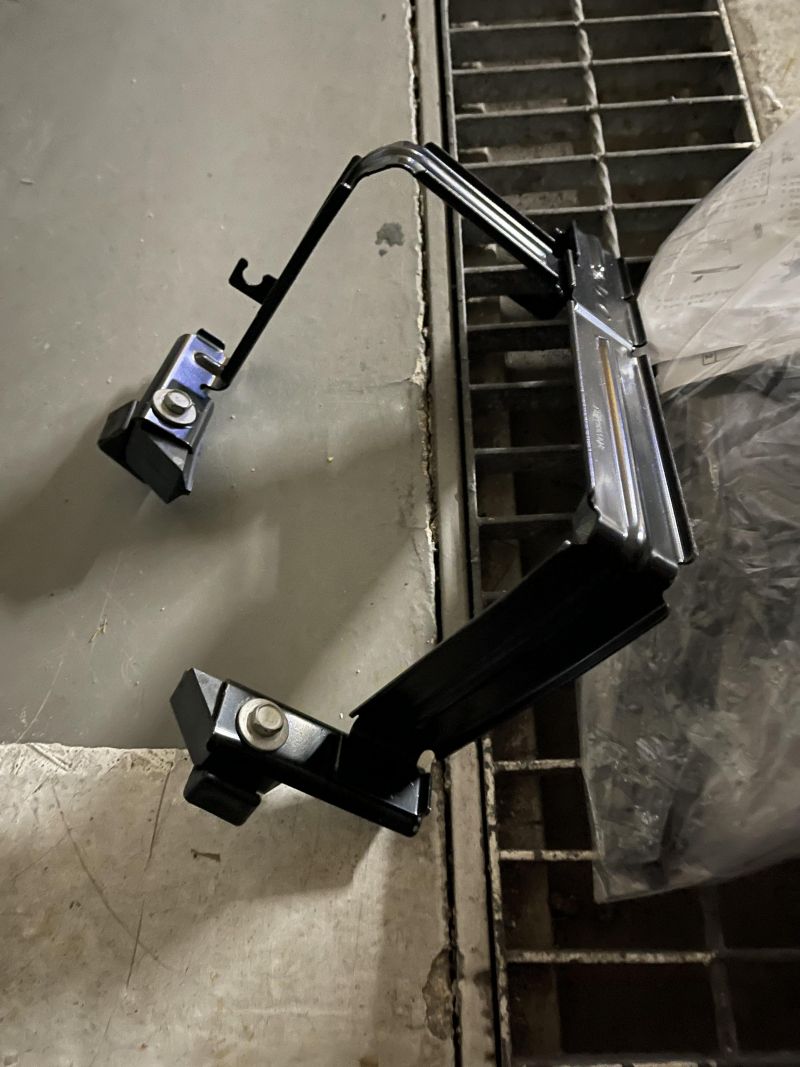

    배터리 고정 브라켓 13mm 밑에 뭐가 많습니다. 고정쇠 2개, 와셔 가 있는데요.. 잘 꼽아놔주세요 어디 도망못가게..

9.  ...배터리 들어내고 이제 힘이없어서 사진을 못찍었어요. 7번 사진처럼 배터리 분해하고..

     신품배터리 으쌰으쌰 집어넣으신후 역순으로 조립하시면됩니다.

     다 덮고 키 집어넣는데 손가락 힘이없어서 제일 힘들었네요

수고하셨습니다!
